生產的波狀擋邊帶式輸送機，技術先進，用料好，能夠滿足多種不同行業，不同物料的輸送要求，而且價格優惠，深受歡迎，
下面小編主要給大家介紹一下我公司對波狀擋邊帶式輸送機的一些改進，能夠更好地提高工作效率。

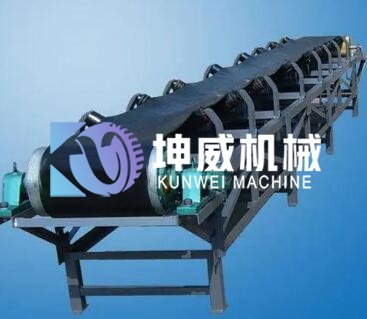

波狀擋邊帶式輸送機為一般用途的散狀物料連續輸送設備。由于采用的是具有波狀擋邊和橫隔板的膠帶，因此特別適用于大傾角輸送。
該產品廣泛用于煤炭、建材、化工、水電和冶金工業等部門。
1托帶裝置的改進
原波狀擋邊大傾角輸送機的回程段采用的是普通固定帶式輸送機的平行下托輥托載膠帶。使用中托輥容易與膠帶的裙邊產生鑲嵌，
鑲嵌嚴重時還會損壞橫隔板。往往輸送機在使用一年左右，膠帶的損壞已相當嚴重，必須更換，這給用戶在經濟上帶來很大損失。
針對上述情況，我們對回程段托輥進行了改進，以新設計的托帶裝置替代平行托輥。新型的托帶裝置由2個小托輥、尼龍彈性環形帶和支架組成。
托帶裝置的底架起固定2個小托輥的作用，環形尼龍帶套在2個小托輥上，支架上設有張緊裝置，由此組成托帶裝置。該裝置分別安裝在擋邊膠帶的
2條裙邊下起托撐回程段膠帶的作用。由于裙邊不直接接觸小托輥，而是與尼龍帶接觸，接觸面積大，克服了裙邊鑲嵌進托輥的現象。
該托帶裝置是無動力裝置，其尼龍帶運行是被動的，靠摩擦力作用，隨波狀擋邊帶的運動而運行，且能始終保持與裙邊接觸。我廠還開發了與托帶裝置
配合使用的復式托帶輪。復式托帶輪的結構如圖3所示，由大導輪、小導輪、固定軸及軸承座組成。其中大導輪、小導輪可以分別單獨繞軸旋轉，
能克服由于機尾左、右2邊張緊力不均勻造成的膠帶2邊伸展不同，引起的裙邊滑動現象。復式托帶輪固定軸兩端由軸承座固定。
在膠帶運行時，托帶輪隨著轉動，減小膠帶因摩擦損壞，提高裙邊的使用壽命，同時也就延長了整條波狀擋邊帶的使用壽命。
2使用效果
新型的波狀擋邊輸送機回程段托帶裝置已用在梁河糖廠勵東分廠、遮放糖廠、紅河糖廠的回渣系統的波狀擋邊帶式輸送機中，均取得了良好的使用效果。
經過3 個季節的使用，膠帶的磨損很小，幾乎無損壞，受到使用者的好評。該波狀擋邊帶式輸送機回程段托帶裝置，設計合理，使用性能良好
且日常維護簡便。使用該裝置可延長擋邊膠帶的使用壽命3-4倍，為用戶節約大量的資金。
